消声箱的隔声和消声技术
消声箱的隔声和消声技术
1、简介
消声箱是为声学测量专门研制的，其作用为：
提供近似自由场的声学环境（250Hz以上频率）；有效地隔绝外部环境噪声。
2、设计方案
箱体隔声
消声箱采用金属隔声板组装而成，并在内部设有阻尼减振结构，以增加整体隔声量，减小“吻合谷”。箱体下部安装万象轮及支架，金属隔声板整体厚度为100mm，外表面是3mm 钢板为隔声面，内表面是聚酯纤维板吸声面，内腔填充隔声、阻尼和吸声材料，兼有隔声和吸声功能，箱体的表观隔声量不低于45dB。
隔声构造的隔声量测试曲线如下：
|
频率/Hz |
100 |
125 |
160 |
200 |
250 |
315 |
400 |
500 |
630 |
|
隔声量/dB |
26.9 |
28.6 |
33.1 |
36.6 |
42.3 |
46.3 |
47.7 |
50.0 |
51.3 |
|
频率/Hz |
800 |
1000 |
1250 |
1600 |
2000 |
2500 |
3150 |
4000 |
RW(C;Ctr) |
|
隔声量/dB |
51.7 |
51.8 |
52.7 |
54.3 |
54.8 |
55.8 |
56.2 |
57.4 |
52(-3;-7) |
箱体整体隔声性能良好，无明显吻合谷，隔声曲线平滑。隔声门采用台阶式企口做法，密封效果良好，无漏声现象。
内部吸声
消声箱的内部的吸声采用聚酯纤维板加空腔的做法，而没有常规的离心玻璃棉加金属穿孔板。离心玻璃棉虽然吸声效果不错，但环保行不过关，而穿孔板饰面会使玻璃棉的吸声量大打折扣。聚酯纤维板的吸声效果与离心玻璃棉相当，而且环保无味，强度也较大，完全可以胜任消声箱的吸声。下面是聚酯板的吸声曲线：
|
频率Hz |
100 |
125 |
160 |
200 |
250 |
315 |
400 |
500 |
630 |
800 |
|
吸声系数 |
0.44 |
0.80 |
0.90 |
0.96 |
0.98 |
1.00 |
0.99 |
1.01 |
1.08 |
1.09 |
|
频率Hz |
1000 |
1250 |
1600 |
2000 |
2500 |
3150 |
4000 |
5000 |
α |
NRC |
|
吸声系数 |
1.10 |
1.07 |
1.08 |
1.10 |
1.06 |
1.10 |
1.06 |
1.07 |
0.99 |
1.00 |
本底噪声
在通常的实验室环境下，保证的隔声量大于35dB。在环境噪声70 dBA时，箱内噪声小于35dBA。
尺寸
根据客户需求定制，隔声部分厚度10cm，吸声部分5~20cm。
接口
箱体外部预留音频线接口与测量传声器接口。
3、箱体照片

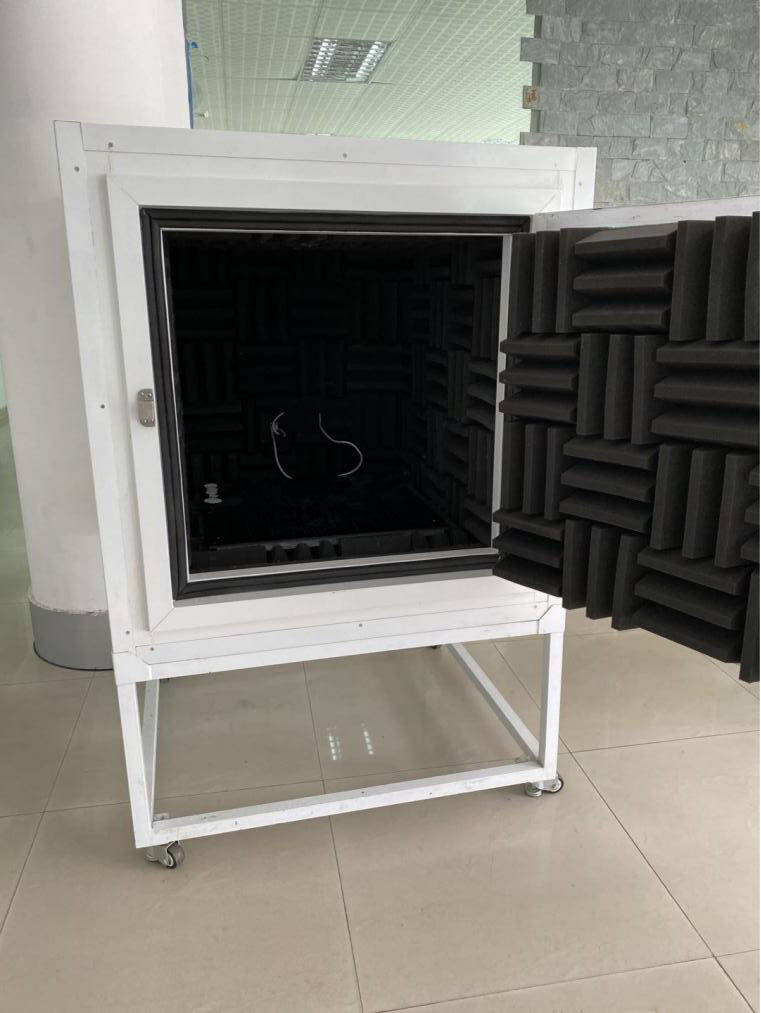

尖劈消声箱
尖劈消声箱与普通消声箱隔声构造相同，只是吸声构造改用吸声尖劈，这样箱子内部的吸声系数更大，截止频率更低，测试结果也更接近自由场的结果。
