将仪器，附件和DUT（被测设备）集成到测试和测量系统中时，遵守良好的接地习惯对于获得最佳测量结果始终至关重要。测试系统中的设备（如切换器，配件，DUT和测试仪器）之间的小地电位差会耦合到信号路径中，并由于信号导体和机箱之间固有的杂散电容而导致不良干扰或噪声。为避免此问题，我们强烈建议通过具有尽可能低阻抗的导线将每个设备的机箱接地直接连接到测试仪器的接地。此技术通常称为“接地键合”或“机箱键合”。

星形接地

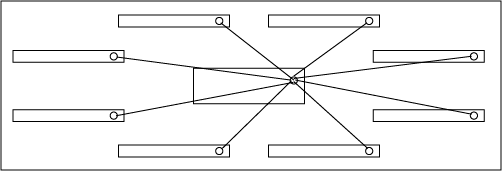

多个设备的最有效的接地布置是“星形接地”，其中系统中的每个设备都通过单独的接地线连接到测量仪器的接地。

总线接地

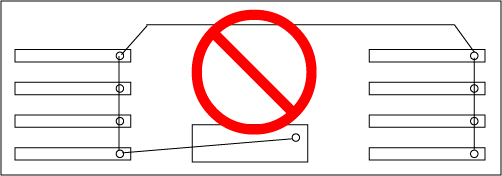

我们不建议使用总线接地（菊花链连接），在这种情况下，将多个设备串联到称为“接地总线”的低阻抗导体上。在链的每个分支中的电阻都会使设备处于不同的接地电位，而不是像这样。

星形/母线组合接地

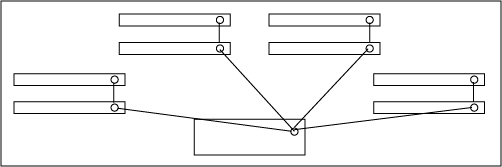

当串行链路非常短时，星形/总线接地组合配置可以简化连接，同时提供良好的接地性能。

制作接地电缆

制作接地电缆必须是非常低阻抗的粗规格铜线，对于应用而言应尽可能短，并以大表面积的低阻抗铲形接线片端接。如果接线片是压接型的，请确保使用正确的压接工具以确保牢固，气密的连接。用大的桁架头螺钉将接线片的一端固定到开关上。将另一端连接到分析仪前面的一个接地柱上。

其他接地技术
我们仪器以及配件都有接地位置。这些单元通过电源线接地，这通常就足够了。如果它们安装在机架上，则可以通过机架提供额外的接地。通过根据需要清除机架螺钉和机架耳下方的涂料，确保整个接地路径是连续的–接触面越大越好。如果没有良好的机架接地，并且需要额外接地，则可以在切换器的侧面增加一个孔以增加接地螺钉。但是，在执行此操作之前，请先将接地电缆的松散端靠在机箱上，然后测量噪声。有时，具有多个接地会导致接地环路，使噪声变得更糟，而不是变得更好。
