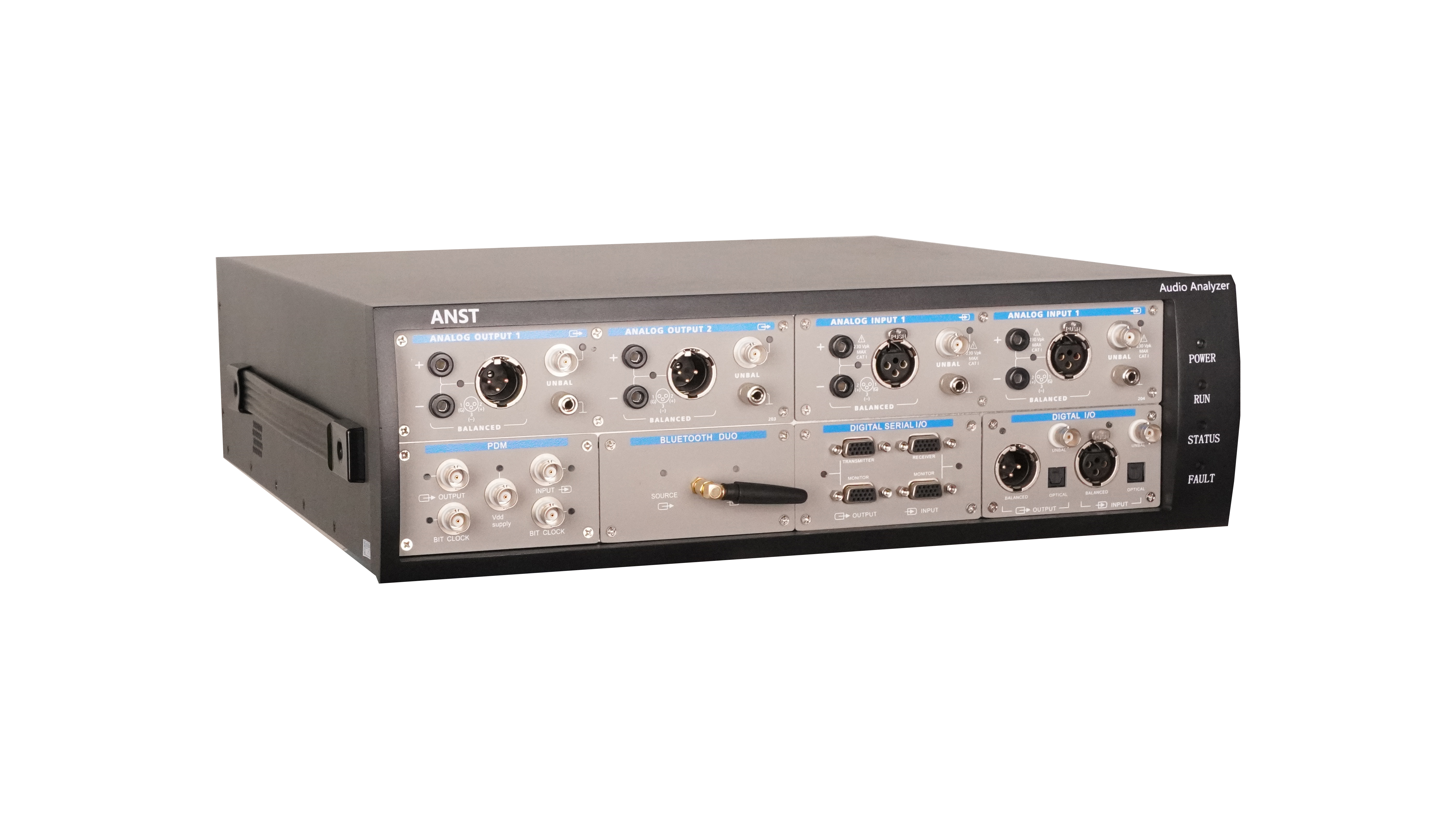

6022音频分析仪
主要特点:
- 高性能：仪器本体THD+N≤-110dB。最大输入300Vrms (平衡/差分)，24位, 1MHz FFT 带BW52选件< >< > .NET, C# 或 LabVIEW等平台的二次开发< >1个项目文件方便沟通，也可以产生多图形报告
6022系列音频分析仪是高速、高性能和容易使用的音频分析仪系列，创新设计包括：一键测试、自动顺序执行和连续扫描技术等，7秒时间能测量14个关键音频参数。
所有的测量面板，都是非常直观并可多角度审视结果和图形检查上/下限. 通过自动顺序执行或API编程，可自动重复测试于不同信号路径下的参数，并实时监测电平、波形和频谱. 使用外部源模式，X5可播放客户的波形音频文件, 用于测量CD, DVD和MP3播放机等电声产品.
产品介绍
超高带宽，低噪音
6022系列性能卓越，加装AG52和BW52选件后，典型 THD+N可达 –110 dB和24位分辨率, FFT频谱分析至1MHz；X5可显示功率和频率图形关系和其它CEA-2006 / CEA-490A测量。亦可提供IEC60268 section 14.15.1标准的CMRR共模抑制测试。
6022系列可扩展4通道输入/输出，适合汽车接收机测量(免费软件可产生MPX RDS编码信号), 内置扬声器测试软件利用能量曲线图设定，简单地进行伪消音室测量。DSIO数字串连接口选件提供I2S介面信号至多通道转换器、CODEC和DSP等。
6022专为电视广播和录音设备提供更快更淮确的测试。提供多音，连续扫描，频谱分析，及各种电声方面的测试，并提供测试报告.
抖动分析
数字音频里面的抖动可能导致输出信号里面可闻的失真, 以抖动边频带的形式表现. 抖动公差的测试可以揭示出由抖动产生的失真, 但是由于其测试比较困难并且费时, 很多工程师在电路及组件设计时通常将其忽略了.X5系列分析仪的抖动产生和分析功能, 则能简化抖动信号的测试.
为功放设计人员所需的测试而制造
自动地测试最大连续输出功率和最大峰值输出功率, DIM互调失真测试, 使用调节式频率扫描来查看功率谱, 以及CEA-2006和CEA-490A标准里面规定的其他测试项. 除了传统的共模抑制比测试外,X5也可以执行符合IEC60268 Section 14.15.1标准里面规定的共模抑制比测试.
免代码的自动化以及全面的API接口
AS SYS软件是当前最先进的音频测试接口软件. 复杂的测试过程如用户提示, 上/下限设定以及调用外部应用程序等, 这些都可以直接在X5软件界面里面就能实现, 节省时间和金钱的同时, 也大大降低了将来测试系统升级带来的工作量, 因为根本无需使用到代码.
创建自定义的或针对测试应用的自动化测试程序, 可以使用X5全面的API接口, 可以集成到VB.NET, C#.NET, MATLAB以及LabVIEW等开发环境. 并且创建的工程文件和自动测试程序, 可以在全球范围内的X5仪器共享使用.
通用的软件平台
从实践上来看, 所有音频分析仪使用相同的控制软件, 让测试以及结果分享变得更容易. 测试相关的所有设定都保存在单一的工程文件里面, 在开发和所有生产厂之间复制一个相同的测试项目变得非常简单方便. 用户甚至可以将波形文件以及测试的结果图像嵌入到工程文件里面.
从客户, 供应商以及制造商或管理层角度来看, 自动产生丰富图形结果报告, 以及高亮显示的PASS/FAIL结果判定等, 报告可以导出为PDF, HTML, Excel, CSV, RTF或MATLAB等多种格式的文件.
接口选件
高性能选件 – AG52和BW52
为功放设计人员而开发, AG52模拟信号源选件可产生极纯净的方波信号, 上升时间优于2 ms, 并能提升系统THD+N指标2 dB至 -110 dB(典型值). AG52能产生DIM 100, DIM 30和DIM B规定的方波+正弦波信号, 也使系统的最大输出电平从21.21 Vrms增加到26.66 Vrms(平衡式).
BW52超高分析带宽选件则提供更高性能的FFT分析: 1.248 M点, 带宽从DC到1 MHz, 支持24-bit解析度音频. 是D类放大器设计的理想选择.
高级的数字输入输出接口(ADIO)
通过XLR端口提供AES3, AES/EBU平衡式数字输入输出接口, 通过BNC端口提供SPDIF数字输入输出接口, 以及TOSLINK光纤数字输入输出接口. ADIO模块可以产生高级的接口损害信号, 通过AES/SPDIF/TOSLINK数字接口对被测设备进行复杂的测试. ADIO模块也包含高级主时钟模块(AMC), 用来处理输入和输出时钟信号, 用于X5与外部设备的同步(或相反). AMC也能为支持抖动的接口模块, 如ADIO, DSIO和HDMI模块, 产生及测试抖动信号.
高级主时钟(AMC)
高级主时钟模块(AMC)用来处理输入和输出时钟信号, 用于仪器与外部设备的同步(或相反). 也能让安装了ADIO模块, DSIO模块或PDM模块的X5音频分析仪产生和分析抖动信号.
ASIO(标配包含)
安装了ASIO驱动的电脑音频接口, 软件里面可以作为一种输入输出接口, 支持最高达16个全双工通道. X5里面所有的测试项和测试序列都可以使用ASIO输入输出接口, 可以实现对连接到电脑的音频设备进行全面的特性评测.
Bluetooth选件
蓝牙选件是目前对蓝牙无线技术进行音频测试的最佳解决方案，将集成蓝牙控制与一流速度、 易用性和性能相结合的分析仪。内置蓝牙无线和蓝牙协议栈，使工程师能够对其蓝牙设备进行直接测量， 消除适配器的不确定性和不便性， 使蓝牙音频测试更快速、 更简单、 更可靠。
支持宽带语音技术
蓝牙选件支持 mSBC 宽带语音 *（ 按照 HFP1.6 协议标准） 编解码器， 可以对高品质耳机和麦克风进行完整测试。 该产品还支持 A2DP、 HFP、 HSP 和AVRCP 配置文件， 同样也支持 SBC、 CVSD 和 aptX 编解码器。
包含 MOS 结果的感知音频测试
蓝牙选件是对PESQ（ 声音质量的感知评价） 软件的完美补充，可实现对智能手机、 免提装置、 对讲电话和其他蓝牙音频设备的自动化和客观的感知音频测试。 可以获得原始 PESQ 分数或 MOS（ 平均意见得分） 的结果， 然后比较与传统的基于正弦的测量结果的相关性， 以进行综合表征。
串行数字输入输出接口(DSIO)
串行数字输入输出功能, 在设计阶段用来评测设计电路的性能是比不可少的一种功能. 串行数字输入输出接口选件(DSIO)提供对芯片级别的接口的直接的多通道连接, 如I2S, TDM及其他流行的串行数字格式(左对齐, 右对齐, DSP等). 同时在配置了AMC模块时, 该接口模块还能支持抖动信号的产生和分析.
HDMI + ARC(选件)
HDMI模块可让工程师对设备如环绕声音频设备, 机顶盒, 智能手机, 平板电脑, 电视, DVD或蓝光播放器等的HDMI音频质量以及其音频格式的兼容性进行测试. X5可以通过预编码的音频测试文件来传输无损格式或压缩格式信号, 这个接口功能模块可让工程师们非常方便地排查HDMI音频系统网络中各个组件的问题, 或与低采样, 低混合, 编码转换相关的问题.
PDM(选件)
PDM输入输出接口模块, 提供对含有PDM输入或输出功能的音频产品的直接连接. 如MEMS麦克风, 智能手机芯片上的取样器等. 除了进行标准的音频指标测试外, 该模块还能提供一个电压可变的直流电源, 可变的采样率以及电源抑制比(PSRR)的测试, 用来评测音频设备全面的工作参数. 而且结合AMC模块, 该模块还支持抖动信号的产生与分析.
电声测试软件选件 – 产线版(SW-SPK-PT)
用于电声产品生产线的快速测试, 提供扬声器主要的指标参数测试, 一次扫描得到所有结果. 结果包括Rub & Buzz, 必要的T/S参数集, 阻抗幅度及相位, 还有专门的调制噪音测试功能, 用来检测音箱的漏气症状.
电声测试软件选件 – 开发版(SW-SPK-RD)
为电声产品的设计开发人员提供一系列全面的测试功能以及结果. 包括一些关键的声学测试指标, 全面的T/S参数集, 时间窗控制的准无响环境声学响应测试, 阻抗分析等; 该选件包含产线版的所有测试功能.
POLQA感知音频测试(SW-POLQA-2)
该软件使用新一代POLQA算法, 主要针对宽带语音设备或带声学耦合的设备, 测试结果为语音质量的主观评价值(PESQ算法的继承标准, 支持高清语音, 3G, 4G/LTE以及VoIP技术).
PESQ感知音频测试(SW-PESQ)
广泛应用的, 针对低带宽设备语音质量主管评价的一种增强的感知测试功能(PESQ算法).
语音传送指数(SW-STI)
SW-STI是一个软件插件, 按照STIPA方法来执行语音传送指数(STI)的测试.
